Шлифовальные круги
1. Типы шлифовальных кругов общего применения
Таблица 36
|
Тип круга |
Форма круга |
Тип круга |
Форма круга |
|

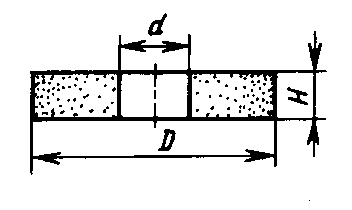

ПП-прямого профиля |
|

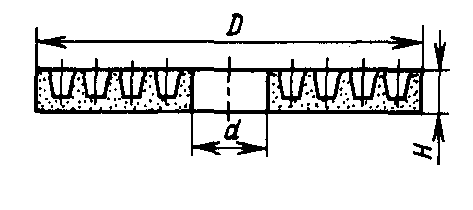

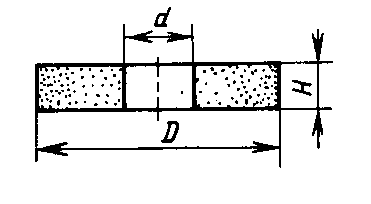

К-кольцевые |
|
|

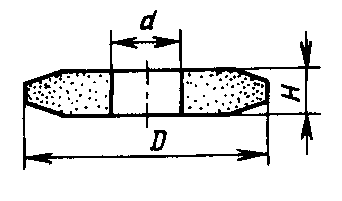

2П- с двухсторон -ним коническим профилем |
|

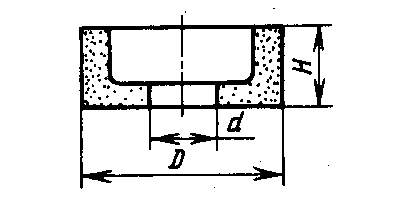

ЧЦ-чашечные цилиндрические |
|
|

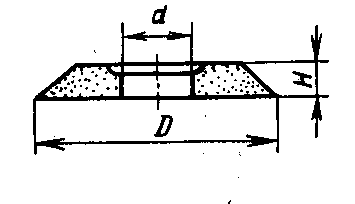

3П-с коническим профилем |
|

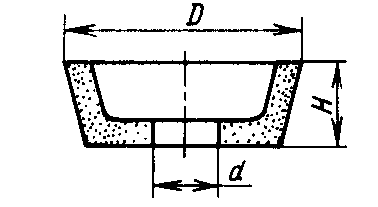

ЧК- чашечные конические |
|
|

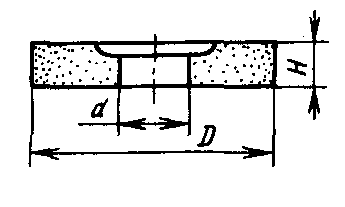

ПВ- с выточкой |
|

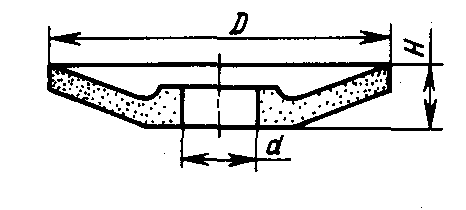

1Т-тарельчатые |
|
|

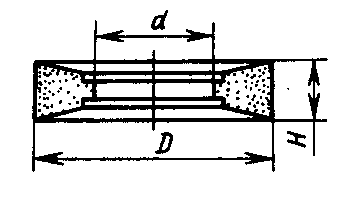

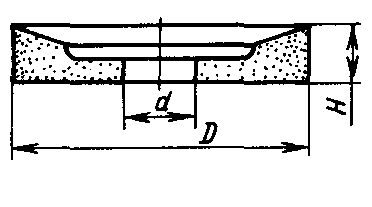

ПВК-с конической выточкой |
|
ПР-специальные |
|
|

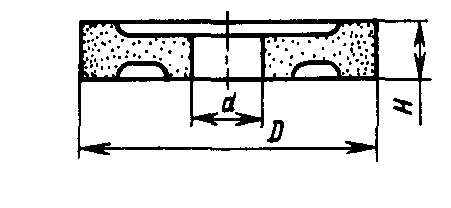

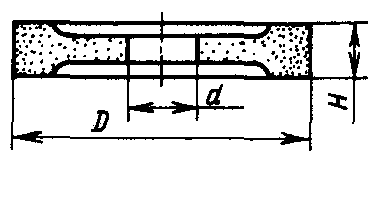

ПВД-с двухсторон -ней выточкой |
|
ПВДС-с двусторонней выточкой и ступицей |
|
|

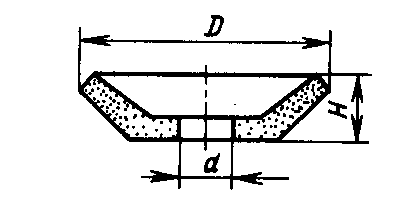

1 ТП- тарельчатые |
|
5ТП |
|
2. Основные размеры (мм) и характеристики шлифовальных кругов
Таблица 37
|
Тип круга |
диаметр, D |
Высота, H |
Отверстие, d |
Шлифовальный материал |
Зернис-тость |
|
Круги на керамической связке |
|||||
|
ПП |
3-25 |
1-40 |
1-68 |
2А,4А,9А, |
40-10 |
|
32-50 |
2,5-100 |
6-51 |
2А,4А,9А, 5С,6С |
50-М28 |
|
|
175-350 |
3,2-200 |
127-305 |
1А,2А,4А, 9А,5С,6С |
50-М28 |
|
|
400-1060 |
6-250 |
127-305 |
1А,2А,4А, 9А,5С,6С |
50-М28 |
|
|
2П |
250-500 |
10-32 |
76-203 |
2А,9А,6С |
40-28М |
|
3П |
63-500 |
6-50 |
10-203 |
2А,5А,9А,6С |
40-16 |
|
ПВ |
10-600 |
13-80 |
3-127 |
1А,2А,4А 9А,6С |
50-6 |
|
ПВК |
300-750 |
50-80 |
127-305 |
1А,2А |
50-16 |
|
ПВД |
100-900 |
25-250 |
32-305 |
1А,2А,9А |
50-16 |
|
ЧЦ |
40-300 |
25-100 |
13-150 |
2А,6С |
50-16 |
|
ЧК |
50-300 |
25-150 |
13-150 |
2А,4А,6С |
50-16 |
|
К |
450-50 |
100,125 |
305,400 |
1А |
50-16 |
|
Т, 1Т |
80-350 |
8-40 |
13-127 |
2А,4А,6С |
40-16 |
|
1ТП,2ТП,4ТП 5ТП,6ТП,7ТП |
40-260 |
11-32 |
6-32 |
2А |
40-16 |
|
Круги на бакелитовой связке |
|||||
|
ПП |
125-350 |
6-50 |
32-127 |
IА,5С,6С |
50-16 |
|
ЗП |
400-900 |
40-200 |
127-305 |
IА,5С,6С |
50-6 |
|
ПВ |
100-300 |
6-13 |
20-127 |
IА |
50-16 |
|
32 |
32 |
6;10 |
бС |
М28 |
|
|
750 |
80 |
305 |
IА |
50-16 |
|
|
ЧЦ |
50-250 |
32-100 |
13-127 |
1А |
50-16 |
|
ЧК |
50-127 |
25-63 |
13-32 |
1А,2А,5С,6С |
50-6 |
|
Т |
80-150 |
8-16 |
13-32 |
бС |
12-6 |
|
К |
200-500 |
100-125 |
160-400 |
1А,5С |
50-6 |
|
ПР |
500,750 |
16 |
51,203 |
1А,5С |
50-6 |
|
ПН |
500,600 |
63,80 |
305 |
1А,5С |
50-6 |
|
Отрезные |
100-400 |
2-4 |
20-32 |
1А,5С |
50-6 |
3. Пример маркировки шлифовального круга
ПП 260×16×76 24А 40 С25 К 35м/с А 2кл
ПП-тип инструмента - круг плоский прямого профиля
260×16×76-Р
азмеры D×Н×d×,мм24А - марка абразивного материала
40 - зернистость, мкм
С2 - степень твердости
К - разновидность связки - керамическая
35 м/с - рабочая скорость круга
А - класс точности инструмента
2кл - класс неуравновешенности
