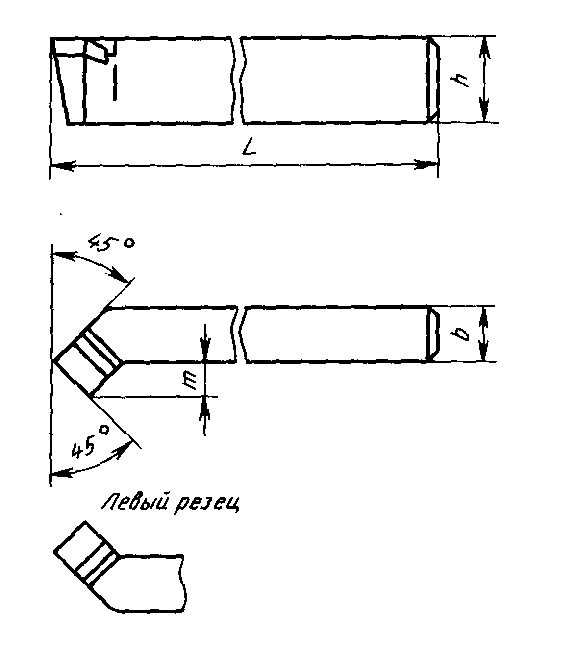

1.Резцы токарные проходные отогнутые, основные размеры
из быстрорежущей стали ГОСТ 18868-73
Таблица 1
|
Сечение резца ,h×b |
L |
m |
|
16×10 20×12 25×16 32×20 40×25 |
100 120 140 170 20 |
7 8 11 14 18 |
с пластинами из твердого сплава ГОСТ 18877-73
Таблица 2
|
Сечение резца ,h×b |
L |
m |
|
16×10 20×12 25×16 32×20 40×25 50×32 50×40 |
100 120 140 170 200 240 240 |
6 7 10 13 16 18 23 |

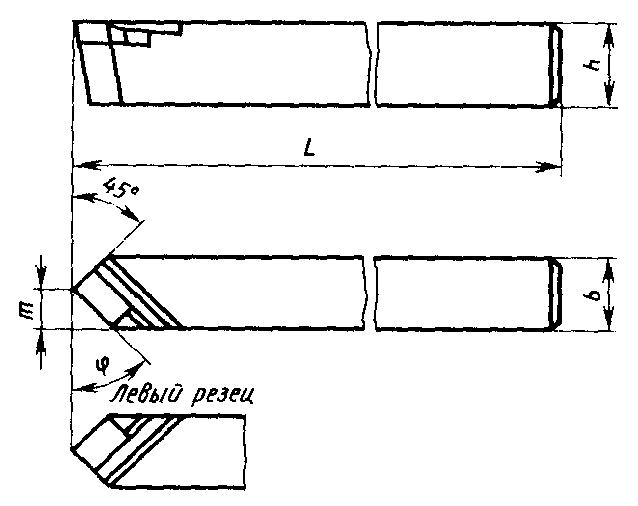

2. Резцы токарные проходные прямые с углом в плане φ равном 45, 60, и 75°, ГОСТ 18878-73, основные размеры
Таблица 3
|
Сечение резца ,hЧb |
L |
m при угле вплане φ |
||
|
45 |
60 |
75 |
||
|
16×10 16×10 20×12 20×12 25×16 25×16 30×20 30×20 40×25 40×25 |
100 100 120 120 140 140 170 170 200 200 |
6 - 7 - 9,0 - 12,0 - 14,0 - |
- 4,5 - - - 7,0 - 9,0 - 11,0 |
- - - 3,0 - - - - - - |
3. Резцы токарные проходные упорные, ГОСТ 18879-73, основные размеры
Угол врезки пластины 10˚
Таблица 4
|
Сечение резца ,h×b |
L |
m |
R |
|
16×10 20×12 25×16 32×20 40×25 50×32 |
110 120 140 170 200 240 |
4 6 8 10 12 14 |
0,4 0,4 0,4 0,8 0,8 1,2 |
Угол врезки 0˚
Таблица 5
|
Сечение резца ,h×b |
16×10 |
20×12 |
25×16 |
32×20 |
40×25 |
50×32 |
|
L m R |
110 4 0,4 |
120 6 0,4 |
140 8 0,4 |
170 10 0,8 |
200 12 0,8 |
240 14 1,2 |

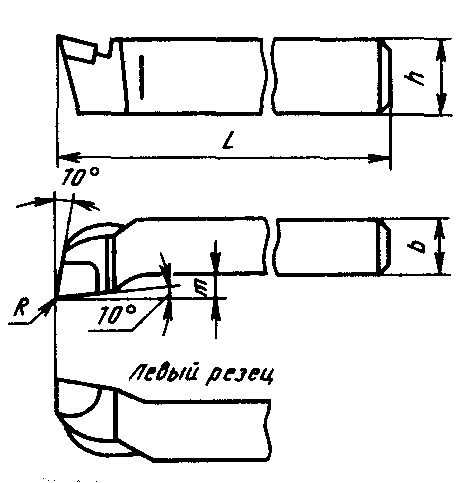

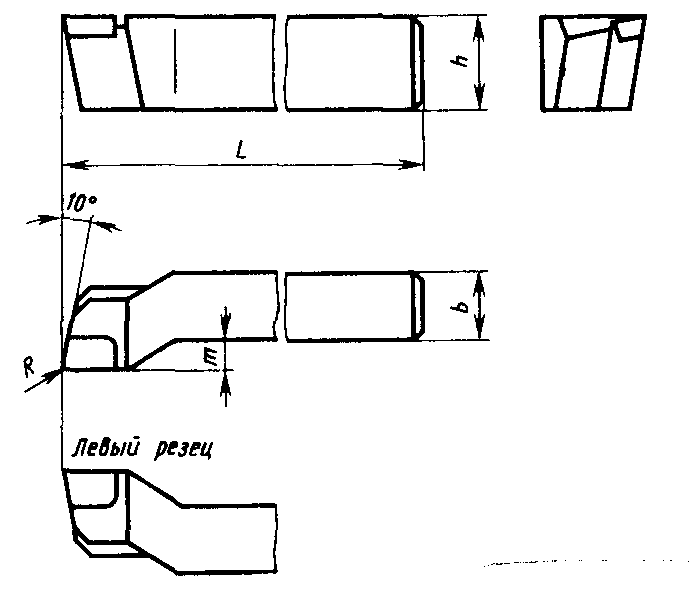

4. Резцы подрезные отогнутые, ГОСТ 18880-73, основные размеры
Угол врезки пластины 10˚
Таблица 6
|
Сечение резца ,h×b |
L |
m |
R |
|
16×10 20×12 25×16 32×20 40×25 50×32 |
110 120 140 170 200 240 |
5 6 8 10 12 14 |
0,4 0,4 0,4 0,8 0,8 0,8 |
Угол врезки пластины 0˚
Таблица 7
|
Сечение резца ,h×b |
16×10 |
20×12 |
25×16 |
32×20 |
40×25 |
50×32 |
|
L m R |
110 5 0,4 |
125 6 0,4 |
140 8 0,4 |
170 10 0,8 |
200 12 0,8 |
240 14 0,8 |
5.Резцы токарные подрезные с пластинами типа 43, ГОСТ 2379-77,
из быстрорежущей стали, ГОСТ 18871-73, основные размеры
Таблица 8
|
Сечение резца ,h×b |
L |
m |
|
16×10 20×12 25×16 32×20 40×25 |
100 120 140 170 200 |
4 5 6 8 12 |

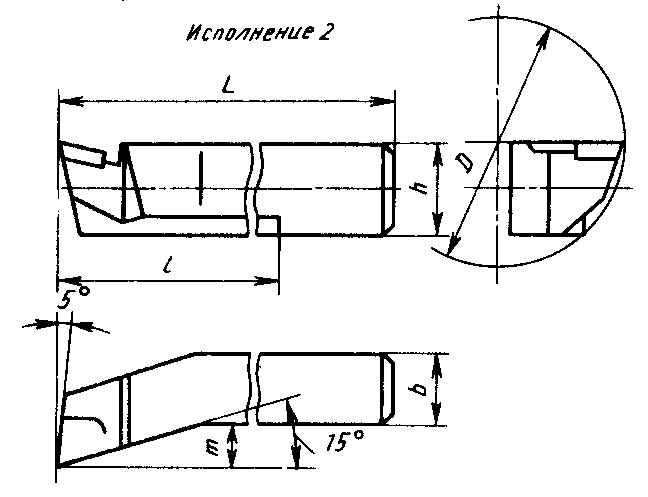

6. Резцы токарные расточные для обработки сквозных отверстий, ГОСТ 18882-73, основные размеры
Таблица 9
|
Сечение резца, h×b |
L |
l |
d |
m |
D наим. отверстия |
|
16×12 |
170 |
80 |
- |
6,0 |
40 |
|
16×16 |
120 |
25 |
8 |
3,5 |
14 |
|
20×16 |
200 |
100 |
- |
8,0 |
55 |
|
20×20 |
140 |
40 |
12 |
5,5 |
21 |
|
25×20 |
240 |
120 |
14 |
10,0 |
70 |
|
32×25 |
280 |
160 |
- |
12,0 |
80 |
|
40×32 |
300 |
180 |
- |
16,0 |
110 |
Таблица 10
|
Сечение резца, h×b |
16×12 |
20×16 |
32×25 |
|
L l d m D наим. отверстия |
170 80 - 6 40 |
200 100 - 8 55 |
280 160 - 12 80 |

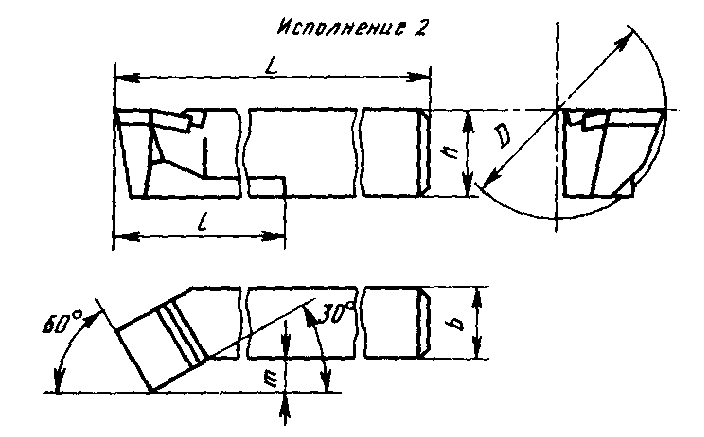

7. Резцы токарные расточные для обработки глухих отверстий, ГОСТ 18883-73, основные размеры
Таблица 11
|
Сечение резца h×b |
12×112 |
16×16 |
40×32 |
|
L l d m D наим. отверстия |
100 20 6 2,5 10 |
120 25 8 3,5 14 |
300 180 - 16 110 |
Таблица 12
|
Сечение резца, h×b |
16×12 |
20×16 |
32×25 |
|
L l d m D наим. отверстия |
170 80 - 6 40 |
200 100 - 8 55 |
280 160 - 12 80 |

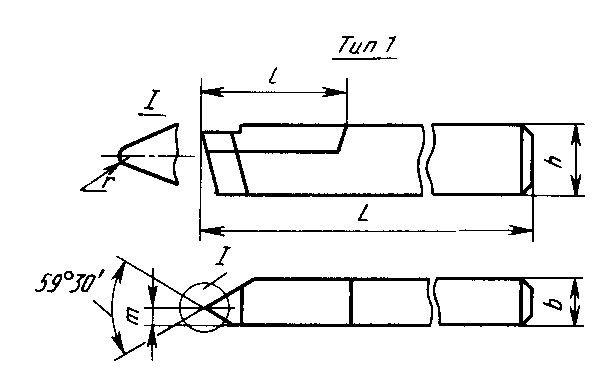

8. Резцы токарные резьбовые для нарезания наружной резьбы, ГОСТ 18876-73, основные размеры.
Таблица 13
|
Сечение резца, h×b |
L |
l |
m |
Шаг резьбы, P |
|
Резцы типа 1 для метрической резьбы с углом в плане 59˚ 30΄ |
||||
|
16×10 |
100 |
40 |
1,5 |
0,5-2,5 |
|

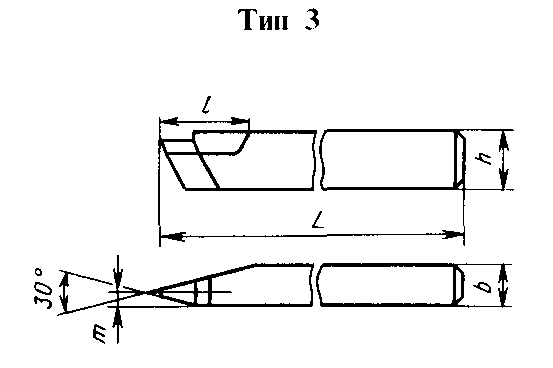

Резцы типа 3 для трапецеидальной резьбы с углом в плане 30˚ |
||||
|
20×12 |
120 |
40 |
3 |
2 |

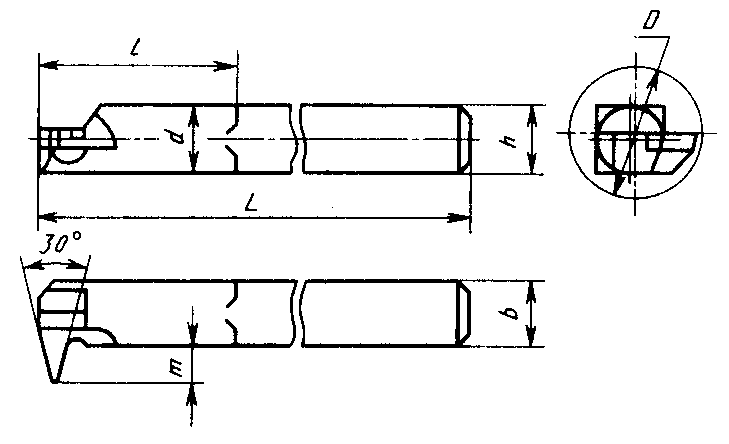

9. Резцы токарные резьбовые для нарезания резьбы в отверстиях ГОСТ 18885-73, основные размеры
Резцы типа 2 для метрической резьбы с углом в плане 60˚
Таблица 14
|
Сечение резца ,h×b |
L |
l |
d |
m |
Шаг резьбы, P |
D наим. |
|
16×16 |
170 |
60 |
16 |
9 |
1.5-4 |
30 |
Резцы типа 4 для трапецеидальной резьбы с углом в плане 30˚
