ПРИЛОЖЕНИЕ 2.1
Припуски на механическую обработку заготовок из
сортового проката
Таблица 1
Выбор диаметра заготовки для деталей, изготовляемых из круглого сортового проката
по ГОСТ 2590-71.Размеры, мм
|
Номинальный диаметр детали |
Диаметр заготовки D в зависимости от длины детали L |
Номинальный диаметр детали |
Диаметр заготовки D в зависимости от длины детали L |
||||||||||||||
|
L/D < 4 |
L/D < 8 |
L/D<12 |
L/D <20 |
L/D < 4 |
L/D < 8 |
L/D < 12 |
L/D < 20 |
||||||||||
|
L |
D |
L |
D |
L |
D |
L |
D |
L |
D |
L |
D |
L |
D |
L |
D |
||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
|
5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 23 24 |
20 24 28 32 36 40 44 48 52 56 60 64 68 72 76 80 84 92 96 |
7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 24 26 27 |
40 48 56 64 72 80 88 96 104 112 120 128 136 144 152 160 168 184 192 |
7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 24 26 27 |
60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240 252 276 288 |
7 8 9 10 11 13 13 15 16 17 18 18 20 21 22 23 24 26 27 |
100 120 140 160 180 200 220 240 260 280 300 320 340 360 380 400 420 460 480 |
8 8 9 11 12 13 13 15 16 17 18 19 20 21 22 24 25 27 28 |
46 48 50 52 54 55 58 60 62 65 68 70 72 75 78 80 82 85 88 |
184 192 200 208 216 220 232 240 248 260 272 280 288 300 312 320 328 340 352 |
50 52 54 55 58 60 62 65 68 70 72 75 78 80 85 85 90 90 95 |
368 384 400 416 432 440 461 480 496 520 544 560 576 600 624 640 656 680 704 |
50 52 54 55 60 60 62 65 68 70 72 75 78 80 85 90 95 95 100 |
552 576 600 624 648 660 696 720 744 780 816 840 864 900 936 960 984 1020 1056 |
52 54 55 56 60 62 65 68 70 72 72 78 80 80 90 95 95 95 100 |
920 960 1000 1040 1080 1100 1160 1200 1240 1300 1360 1400 1440 1500 1560 1600 1640 1700 1760 |
52 54 55 56 62 65 68 70 72 75 78 80 85 90 90 95 95 100 105 |
|
25 26 27 28 30 32 34 35 36 38 40 42 44 45 |
100 104 108 112 120 128 132 140 144 152 160 168 176 180 |
28 30 30 32 33 35 38 38 39 42 43 45 48 48 |
200 208 216 224 240 256 264 280 288 304 320 336 352 360 |
28 30 30 32 33 35 38 38 40 42 45 45 48 48 |
300 312 324 336 360 384 396 420 432 456 480 504 528 540 |
28 30 32 32 34 36 38 39 40 42 45 48 50 50 |
500 520 540 560 600 640 680 700 720 760 800 840 880 900 |
30 30 32 32 34 36 38 39 40 43 48 48 50 50 |
90 92 95 98 100 105 110 115 120 125 130 135 140 |
360 368 380 392 400 420 440 460 480 500 520 540 560 |
95 100 100 105 105 110 115 120 125 130 135 140 150 |
720 736 760 784 800 840 880 920 960 1000 1040 1080 1120 |
100 100 105 110 110 115 120 125 130 130 140 140 150 |
1080 1104 1140 1176 1200 1260 1320 1380 1440 1500 1560 1620 1680 |
105 105 110 110 115 120 125 130 130 135 140 150 160 |
1800 1840 1900 1960 2000 2100 2200 2300 2400 2500 2601 2700 2800 |
105 110 110 115 115 120 125 130 135 140 150 150 160 |
Примечания:
1. Диаметры заготовок определены с учетом черновой, получистовой и чистовой обработки деталей типа тел вращения. В зависимости от конфигурации деталей диаметры заготовок могут быть уточнены.
2. Диаметры заготовок для ступенчатых валов выбирают по максимальному диаметру ступени. В тех случаях, когда эту ступень не требуется обрабатывать с высокой точностью, диаметр может быть уменьшен.
3. Предусмотрена правка заготовок диаметром до 30 мм.
Припуски по длине на разделку пруткового и профильного материала
Таблица 2
|
Сечение заготовки |
Припуски, мм |
Припуск на зажим в патроне, мм |
|||||||||||||
|
на разрезку без обработки торцов |
на обработку торцов |
||||||||||||||
|
Квадратное прямоугольное шестигранное |
Двутавровое |
Швеллерное |
Угловое |
Дисковая пила |
Ножовочная пила |
Станки токарные и револьверные |
Отрезка автогеном |
Анодно-механическая резка |
Длина до 1 мм |
Длина св. 1 до 5м |
Длина св. до 5м |
||||
|
А |
Номера профилей по ГОСТ |
диска |
В |
Н |
2а |
l1 |
|||||||||
|
До 10 |
- |
- |
- |
- |
- |
2 |
2 |
- |
1 |
2 |
4 |
5 |
|||
|
11-20 |
- |
- |
2-5 |
275 |
4 |
2,5 |
2,5 |
- |
1 |
4 |
5 |
7 |
|||
|
21-30 |
- |
5-8 |
5-8 |
275 |
4 |
2,5 |
3 |
- |
1 |
6 |
7 |
9 |
|||
|
31 -80 |
10-12 |
8- 10 |
8- 12 |
275 |
5,5 |
2,5 |
5 |
5 |
2 |
7 |
8 |
10 |
|||
|
81 - 150 |
12- 16 |
10- 14 |
12-15 |
510 |
6,5 |
3 |
6 |
6 |
2 |
8 |
10 |
12 |
|||
|
151-200 |
16-20 |
14- 18 |
15-20 |
660 |
7 |
3 |
8 |
7 |
- |
9 |
10 |
12 |
|||
|
201-260 |
20-24 |
18-22 |
- |
810 |
7,5 |
- |
10 |
8 |
- |
10 |
12 |
14 |
|||
|
261-300 |
24-28 |
22-24 |
- |
910 |
9 |
- |
12 |
10 |
- |
10 |
12 |
14 |
|||
|
301-400 |
28-32 |
24-30 |
- |
1200 |
10 |
- |
14 |
- |
- |
10 |
12 |
14 |
|||
|
401-490 |
32-45 |
30-40 |
- |
1500 |
11 |
- |
16 |
- |
- |
10 |
12 |
16 |
|||
Примечания.

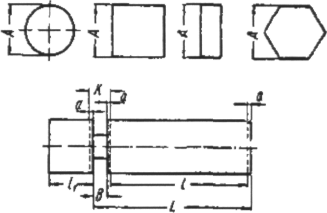

1. Припуски на отрезку учитывают ширину режущего инструмента и неперпендикулярность реза. Длина отрезаемой заготовки для одной детали
L = 1 + К,
где К= 2а + В; а = (К-В)/2
2. Длина отрезаемой заготовки для нескольких деталей
L = c (l + K) - В,
где с- количество деталей в отрезаемой заготовке
3. Для револьверных станков и автоматов длина отрезаемой заготовки для нескольких деталей
L = c (l + K) - B + i,
где i
1 - длина остатка прутка в зажиме
